製品詳細
起源の場所: 中国
証明: CE ISO CCC IEC
モデル番号: CJX2-50
支払及び船積みの言葉
最小注文数量: 1
価格: negotiable
パッケージの詳細: 20X5X5 cm
受渡し時間: 5週間
支払条件: L/C,D/A,D/P,T/T
供給の能力: 1ヶ月あたりの50000の単位/単位
製品名: |
交流コンタクタ |
スタンダード: |
GB/T140484, IEC / EN 60947-4-1 |
ポーロ: |
3p 4p |
定数電流: |
50A |
評価される絶縁材電圧: |
690V |
メカニカルライフ (百万回): |
800 |
主回路定格電流: |
9-95A |
コイルの頻度: |
50/60Hz |
製品名: |
交流コンタクタ |
スタンダード: |
GB/T140484, IEC / EN 60947-4-1 |
ポーロ: |
3p 4p |
定数電流: |
50A |
評価される絶縁材電圧: |
690V |
メカニカルライフ (百万回): |
800 |
主回路定格電流: |
9-95A |
コイルの頻度: |
50/60Hz |

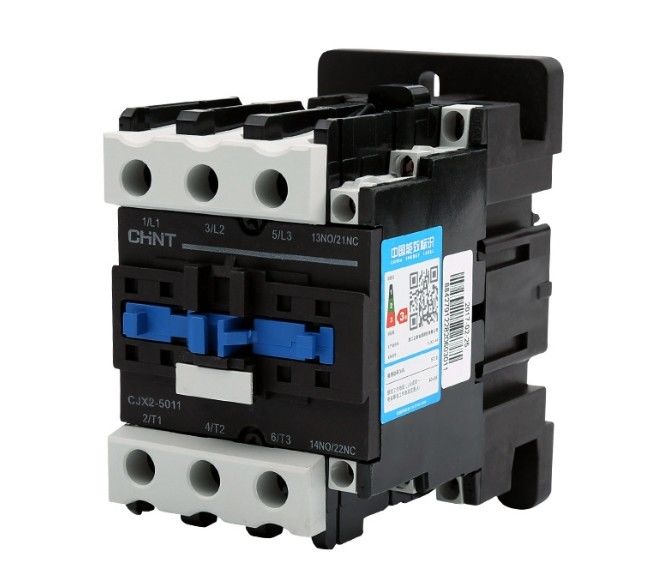

CJX2-50 ACコンタクター 3 極 4 極 50A 電磁コンタクター
製品説明:
このシリーズの交流コンタクタ (以下",交流コンタクタ"と呼ばれます) は,主にAC50Hz (または60Hz) 向けで,レーティング電圧は690Vまであり,AC3の下でのレーティング電流は95Aまであり,400 (380) V 使用カテゴリ長い距離で回路をオン・オフしたり,ACモーターを頻繁に起動・制御したりするために使われます適切な熱リレーを搭載した電磁スターターを形成し,潜在的なオーバーロードを防ぎます標準を満たす: GB / T14048.4IEC/EN 60947-4-1 について
製品の特徴:
●建材ブロックは,補助コンタクトグループ,空気遅延頭,熱リレー,その他のアクセサリーを設置するために使用され,様々な派生製品に組み合わせられます.
●コンタクタは,サイズが小さく,軽量で,消費電力が少なく,寿命が高く,安全性があり,信頼性があります.
●コンタクターボディには,通常開いたまたは閉ざされた補助コンタクト32A以下と,通常開いたまたは閉ざされた補助コンタクト40A以上が2つあります.F4 補助接触グループ (2つまたは4つのグループ) または空気遅延頭が上部に設置できます.両側に1つのNCF 1-11Cが設置できます.
●スクリューの設置に加えて,コンタクタは35mm (CJX 2-09~95) と75mm (CJX 2-40~95) の標準カードレールでインストールできます.35mmのカードレールが上下の閉じた平面に固定されている場合,高さ15mmの35mmの標準レールを使用することが推奨されます..
製品 仕様:
| モデル番号 | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 | ||||||||||||
| フレームランキング | 9~12 | 18 | 25 | 32 | 40~65 | 80~95 | ||||||||||||||||
| 定数稼働電流 (A) | 380/400V | AC-3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | ||||||||||
| AC-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | ||||||||||||
| 660/690V | AC-3 | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 49 | |||||||||||
| AC-4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 | ||||||||||||
| 合意された自由気熱電流 (A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 95 | 95 | ||||||||||||
| 定位隔熱電圧 (V) | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | ||||||||||||
| 制御可能な三相スキーリングケージインダクションモーター モーターの電源 ((AC-3)kW | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 | |||||||||||
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | ||||||||||||
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 37 | 37 | 45 | 45 | ||||||||||||
| 電気寿命 (百万回) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 | |||||||||||
| AC-4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | ||||||||||||
| メカニカルライフ (百万回) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | ||||||||||||
| 対応するファイズタイプ | gG20 | gG20 | gG32 | gG40 | gG50 | gG63 | gG80 | gG80 | gG100 | gG125 | ||||||||||||
| 冷圧 終端 低鉱 柔軟なワイヤー 前端 柔軟なワイヤー 前端 硬いワイヤー | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | ||
| mm2 | 半分のもの5 | 半分のもの5 | 半分のもの5 | 半分のもの5 | 1.5/4 | 1.5/4 | 1.5/4 | 1.5/4 | 2.5/6 | 2.5/6 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | ||
| 4/4 | 半分のもの5 | 4/4 | 半分のもの5 | 1.5/6 | 1.5/4 | 1.5/10 | 1.5/6 | 2.5/10 | 2.5/6 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | |||
| 4/4 | 4/4 | 4/4 | 4/4 | 1.5/6 | 1.5/6 | 1.5/6 | 1.5/6 | 2.5/10 | 2.5/10 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | |||
| ACコイル電源 50Hz | ピックアップ (VA) | 70 | 70 | 70 | 110 | 110 | 300 | 300 | 300 | 300 | 300 | |||||||||||
| 待機 (VA) | 9 | 9 | 9.5 | 14 | 14 | 57 | 57 | 57 | 57 | 57 | ||||||||||||
| パワー (W) | 1.8-27 | 1.8-27 | 3~4 | 3~4 | 3~4 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 | ||||||||||||
| 行動範囲 | ピックアップ電圧:85%Us~110%Us;ドロップアウト電圧:20%Us~75% アメリカ | |||||||||||||||||||||
| 補助コンタクトの基本パラメータ | AC-15: le:0.95A; Ue:380/400V DC-13: le:0.15A; Ue:220/250V; Ith:10A | |||||||||||||||||||||
運用条件と環境適合性
●環境気温は5°C~+40°Cで,平均値は24時間以内に+35°Cを超えない.
●海拔は2000mを超えない.
●大気条件: 最大温度+40°Cでは,相対湿度が50%を超えない.低温では高い相対湿度が許容される.例えば, + 20°C で 90% まで温度の変化により時々発生する凝縮物に対して,特別な措置をとるべきである.
● 汚染 レベル: 3 級
●装置カテゴリー:IIIクラス
●設置条件: 設置面と垂直面の傾きは ± 5° 以上ではありません.
●衝撃の振動: 製品は,大きな震動や衝撃や振動のない場所に設置して使用する必要があります.
FAQ:
Q: 値段は?
A: 我々は通常, 24 時間以内にあなたの問い合わせを受け取った後に引用します. 週末と休日を除く. あなたが非常に急いで価格を取得する場合,メールを送信するか,他の方法で連絡してください..
Q:配達時間は?
A: 配送時間は,製品需要と量によって異なります. 通常,預金を受け取った後,10~30日かかります.実際の状況に基づいて確認します.
Q:パッケージの規格は?
A: 顧客の要求に応じて標準パッケージまたは特殊パッケージを輸出します.
