製品詳細
起源の場所: 中国
証明: ISO9001、CE
モデル番号: S11-M-20kv
支払及び船積みの言葉
最小注文数量: 1pcs
価格: negotiable
パッケージの詳細: カスタマイズ
受渡し時間: 5〜8週間
支払条件: L/C,D/A,D/P,T/T
供給の能力: 口当たり200個
定位電圧 (kV): |
20/0 だった4 |
正価格販売: |
100〜2340W |
負荷 (75°C): |
620-22220W |
負荷なしの電流 (%): |
2.1-0. わかった5 |
保証: |
1 年 |
阻力電圧 (%): |
5.5〜6 |
記号: |
Yyn0、 Dyn11、 Yzn11 |
総重量（kg）: |
360~6670 |
定位電圧 (kV): |
20/0 だった4 |
正価格販売: |
100〜2340W |
負荷 (75°C): |
620-22220W |
負荷なしの電流 (%): |
2.1-0. わかった5 |
保証: |
1 年 |
阻力電圧 (%): |
5.5〜6 |
記号: |
Yyn0、 Dyn11、 Yzn11 |
総重量（kg）: |
360~6670 |

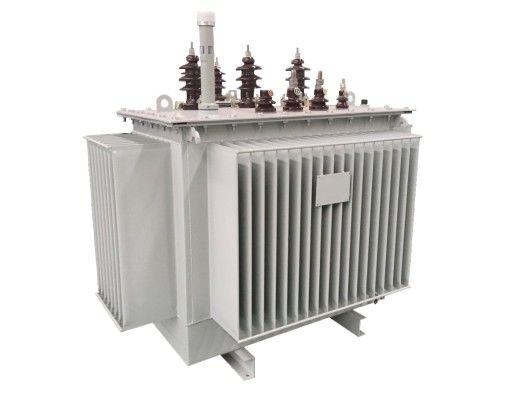

S11-M 20kV 3相オイル浸水式電源トランスフォーマー
主な技術パラメータ
| タイプ | 定位電圧 (kW) | シンボル | 損失 (W) | 負荷なしの電流 (%) | 阻力電圧 | 総重量 | サイズ (mm) | 軌道の距離 (mm) | |||
| 負荷なし | 負荷 (75°C) | L について | W | H | |||||||
| S11-M-30/20 | 20/0 だった4 | そうだ ディン11 Yzn11 | 100 | 690/660 | 2.1 | 5.5 | 360 | 840 | 580 | 890 | 400×450 |
| S11-M-50/20 | 130 | 1010/960 | 2 | 400 | 860 | 620 | 930 | ||||
| S11-M-63/20 | 150 | 1200/1150 | 1.9 | 510 | 880 | 700 | 1010 | ||||
| S11-M-80/20 | 180 | 1440/1370 年 | 1.8 | 580 | 880 | 710 | 1075 | 400×550 | |||
| S11-M-100/20 | 200 | 1730/1650年 | 1.6 | 650 | 920 | 720 | 1090 | ||||
| S11-M-125/20 | 240 | 2080年から1980年 | 1.5 | 685 | 950 | 750 | 1100 | ||||
| S11-M-160/20 | 290 | 2540/2420 | 1.4 | 720 | 1200 | 780 | 1020 | ||||
| S11-M-200/20 | 340 | 3000/2860 | 1.3 | 895 | 1310 | 790 | 1190 | ||||
| S11-M-250/20 | 400 | 3520/3350 | 1.2 | 955 | 1320 | 900 | 1060 | 550×550 | |||
| S11-M-315/20 | 480 | 4210/4010 | 1.1 | 1185 | 1400 | 830 | 1285 | ||||
| S11-M-400/20 | 570 | 4970/4730 | 1 | 1240 | 1490 | 990 | 1140 | ||||
| S11-M-500/20 | 680 | 5940/5660 | 1 | 1660 | 1555 | 905 | 1450 | 660×660 | |||
| S11-M-630/20 | 810 | 6820 | 0.9 | 6 | 1780 | 1660 | 1090 | 1240 | |||
| S11-M-800/20 | 980 | 8250 | 0.8 | 2250 | 1810 | 1190 | 1310 | ||||
| S11-M-1000/20 | 1150 | 11330 | 0.7 | 2620 | 1880 | 1280 | 1420 | 660×820 | |||
| S11-M-1250/20 | 1380 | 13200 | 0.7 | 3360 | 1970 | 1390 | 1530 | 820×820 | |||
| S11-M-1600/20 | 1660 | 15950 | 0.6 | 3870 | 2000 | 1400 | 1730 | ||||
| S11-M-2000/20 | 1950 | 19140 | 0.6 | 5720 | 2320 | 1450 | 1960 | ||||
| S11-M-2500/20 | 2340 | 22220 | 0.5 | 6670 | 2420 | 1500 | 2120 | 1070×1070 | |||
注記:
1テーブルの寸法は 参照のみである.インサレーションとデザインは,会社によって提供された輪郭図のサイズに基づいてなければならない.
2500kV以下のトランスフォーマーでは,上側の対角線上の負荷損失値は,Dyn11またはYm11交差点グループに適用されます.そして,Lcd損失値は,YynO Junctionグループに適用される斜線の値です..
3ユーザの要求に応じて,コア・コア構造トランスフォーマーが提供されます.
4ユーザの需要に応じて,高電圧タップ範囲 ±2×2.5%または ±5%の変圧器が提供される.
5低電圧0.69kVのトランスフォーマーが利用者のニーズに応じて提供される.特殊仕様や非標準製品の技術パラメータは,サプライヤーと購入者の協議によって決定される..
6ユーザのニーズに応じて,10kV/20kVのダブルボルト (調整可能な) トランスフォーマーが提供される.
FAQ:
Q: 技術サポートの手伝いをしてくれるエンジニアはいますか?
A: 私たちはこの分野に長年あります. 我々はエンジニアは,製品の使用で遭遇したあらゆる問題を解決する顧客を支援します.
Q: 貨物はどうですか?
A: 商品の重量と量に応じて,最も適切な輸送方法を選択します. もちろん,顧客は自社の貨物代理店も使用できます.
Q: 支払い条件はどうですか?
A: 一般的にはL/C,D/A,D/P,T/Tなどで
Q: その通りあなたのMOQは何ですか?
A: 私たちのMOQは1枚です.
Q: その通り配達時間はどのくらいですか.
A: それはあなたの製品要件と量に依存します. 一般的に,5週間は利用できます.
