製品詳細
起源の場所: 中国
証明: CE ISO CCC IEC
モデル番号: NP2
支払及び船積みの言葉
最小注文数量: 1
価格: negotiable
パッケージの詳細: 23.5*14*6.5cm
受渡し時間: 5週間
支払条件: L/C,D/A,D/P,T/T
供給の能力: 月あたり20000枚
製品名: |
押しボタンスイッチ |
電動電源の評価: |
AC50/60Hz,AC415V/DC250V |
評価される絶縁材電圧: |
415V |
合意された自由気熱電流 Ith: |
10A |
設置寸法: |
22mm/30mm |
基準: |
GB/T 140485 |
設置部門: |
II |
頭部保護基準: |
IP40、IP65 |
製品名: |
押しボタンスイッチ |
電動電源の評価: |
AC50/60Hz,AC415V/DC250V |
評価される絶縁材電圧: |
415V |
合意された自由気熱電流 Ith: |
10A |
設置寸法: |
22mm/30mm |
基準: |
GB/T 140485 |
設置部門: |
II |
頭部保護基準: |
IP40、IP65 |

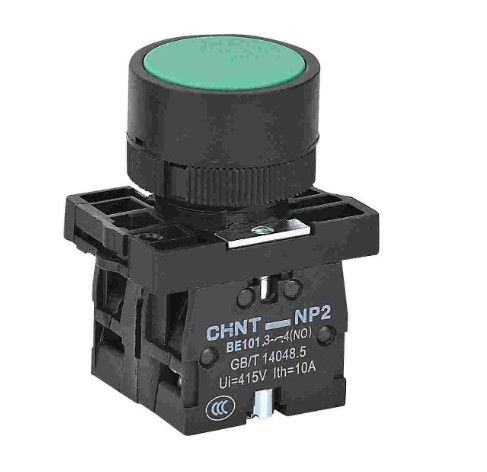

22mm 30mm NP2シリーズ IP40 IP65 プッシュボタン 産業制御回路 プッシュボタン スイッチ
製品説明:
NP2シリーズのプッシュボタンには,工業用制御回路で 50 Hz または 60 Hz の交流電流 (AC) 周波数で動作し,415 V AC までの名義電圧で設計されています.連続電流 (DC) 及び 250 V DC までの作業電圧このボタンは電磁スターター,コンタクター,リレー,その他の電気回路を制御するために使用されます.指示灯のボタンも,光信号表示の機会に適しています.
規格 GB/T 14048 に適合する.5.
製品 仕様:
| 定位隔熱電圧 Ui ((V) | 415 | |||||||
| 合意された自由空気熱電流 Ith (A) | 10 | |||||||
| 定数稼働電圧 Ue ((V) | 415 | 380 | 250 | 240 | 220 | 125 | 110 | |
| 定数稼動電流 le (A) | AC-15 | 1.9 | 2.5 | - | 3 | 4.5 | - | - |
| DC-15 | - | - | 0.27 | - | 0.3 | 0.55 | 0.6 | |
| 接触抵抗 | ≤50mΩ |
| 機械寿命 (百万回) | フラットヘッドスタイル,キノコスタイル,照明スタイル:100ノブスタイル,自己ロックキノコスタイル:30 その他:10 |
| 電気寿命 (百万回) | フラットヘッドスタイル,キノコスタイル:AC 50,DC 20,その他:10 |
| 頭部保護基準 | IP40,IP65 |
| 短回路保護 | タイプ gG モデル 16 |
製品の特徴:
■パネルの設置:このシリーズには,異なる設置シナリオに適したボタンの制御ボックスとともに,パネルの直径 Φ22と Φ30のボタンが含まれています.
•保護評価:標準的な保護評価はIP40です.お客様がパーソナライズされたIP65を必要とする場合は,メーカーに連絡してください.
•モジュール構造:ボタンにはモジュール式設計があり,柔軟で便利な設置と保守が可能です.
•分離コンタクト: 通常開いている (NO) と通常閉ざされた (NC) コンタクトは,電気的に隔離されています.
・ターミナルスクリュー:ターミナルスクリューは M3.5 のサイズで,推奨された引き締まるトルクは (0.8 から 1.2) N·m です.
•接触グループ制限: 長度連続接続は2つの接触グループを超えてはならない. 接触グループが多すぎると動作力が増加します. 特殊な要求の場合,使用者は,製造者に相談する必要があります..
運用条件と環境適合性
●環境温度は−5°C~+40°Cで,24時間間の平均気温は+35°Cを超えない.
●高度: ≤2000m
●大気状態:大気の相対湿度は最高気温+40°Cで50%を超えない.低温の条件下では,より高い相対湿度が許容される.例えば,温度が20°Cに達すると,相対湿度は90%に達し,温度変化による製品表面に発生する凝縮を考慮します.
● 汚染 レベル: 3.
●設置カテゴリー:II.
● NP2 シリーズのプッシュボタン は,大きな揺れ,衝撃,振動,雨や雪に晒されない環境で設置する必要があります.
●爆発の危険がない環境に設置し,金属を腐食したり隔熱を破壊したりするガスや過剰な塵を含まない環境に設置する必要があります.
•設置の寸法:
Φ22パネルに搭載されたボタンについては:
■設置穴直径: Φ2230+0だった4 mm
•メタルヘッドスタイル:厚さ1mmから6mmのパネルに適しています
・プラスチックヘッド型:厚さ1mmから4mmのパネルに適しています.
Φ30 パネルに搭載されたボタンについては:
■設置穴直径: Φ30.50+0だった5mm
・パネル用:厚さ1mmから3mm
これらのボタンは,産業制御アプリケーションで信頼性の高い動作のために設計され,インストールとカスタマイズオプションの柔軟性を提供します.
