製品詳細
起源の場所: 中国
証明: CE ISO CCC IEC
モデル番号: LAY39
支払及び船積みの言葉
最小注文数量: 1
価格: negotiable
パッケージの詳細: 22.5×13.5×6.5cm
受渡し時間: 5週間
支払条件: L/C,D/A,D/P,T/T
供給の能力: 月あたり20000枚
製品名: |
押しボタンスイッチ |
基準: |
GB/T 140485 |
電動電源の評価: |
AC50/60Hz,AC380V/DC220V |
評価される絶縁材電圧: |
380V |
合意された自由気熱電流 Ith: |
10A |
設置寸法: |
22mm |
汚染度: |
3 |
頭部保護基準: |
IP40 |
製品名: |
押しボタンスイッチ |
基準: |
GB/T 140485 |
電動電源の評価: |
AC50/60Hz,AC380V/DC220V |
評価される絶縁材電圧: |
380V |
合意された自由気熱電流 Ith: |
10A |
設置寸法: |
22mm |
汚染度: |
3 |
頭部保護基準: |
IP40 |

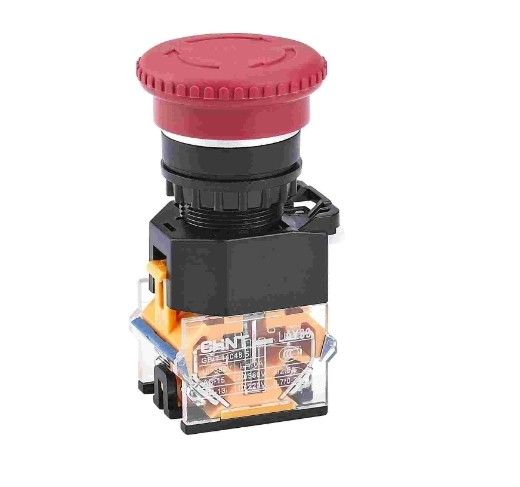

22mm LAY39シリーズ プッシュボタン 産業制御回路 IP40 プッシュボタン スイッチ
製品説明:
LAY39シリーズのプッシュボタンには,工業用制御回路で 50 Hz または 60 Hz の交流電流 (AC) 周波数で動作し,名目稼働電圧が 380 V AC まで設計されています.連続電流 (DC) の作業電圧が 220 V DC までこのボタンは,電磁スターター,コンタクター,リレー,その他の電気回路を制御するために使用されます.指示灯のボタンは,信号表示目的にも適しています.
規格 GB/T 14048 に適合する.5.
製品 仕様:
| デリバティブコード | 意味 | 補助仕様コードと意味 | ||
| BN | 自動リセットのフラットボタン | 1白い2ブラック 3緑色4赤い 5黄色6青い |
LEDランプ: 動作電圧: AC/DC 6V AC/DC 12V AC/DC 24V AC/DC 36V AC/DC 48V AC/DC 110V AC/DC 220V AC 110V AC 220V AC 380V |
|
| BNZS | 自閉式フラットボタン | |||
| GN* | 自動リセットの高ボタンを | |||
| GNZS* | 自動ロックできる高ボタン | |||
| M について | 自動リセットのキノコボタン | 0:Φ40 | 3緑4 赤5 黄色 | |
| MZS* | 自閉式キノコボタン | |||
| ZS | ローテーションリセット付きのキノコボタン | 4赤い | ||
| MD | 照明式自己リセットキノコボタン | 3緑4 赤5 黄色 | ||
| MZSD* | 照明式自己ロック型キノコボタン | |||
| XD* | ライトアップされたボタンが | 21:2ポジションロック 22*:2ポジションリセット 31:3ポジションロック 33*:3ポジションリセット | 3緑4 赤5 黄色 | |
| XBD* | ライトアップされたハンドルボタン | |||
| X について | ボタンを押す | 1白い2つ 黒い2つ 3緑4 赤 5黄色 6 青 |
||
| XB | ハンドル ボタン | 2ブラック3 緑4 赤 | ||
| Y | キーボタン | L: 鍵を外す M:キー抽出 (三位) R:右鍵抽出 |
||
| S* | 2つのボタンを | 1白色 3,緑色 4,赤色 5,黄色 6,青色 | ||
| SD* | ライトアップされたダブルボタン | |||
| BND | 照明式自動リセット平面ボタン | |||
| BNZSD | 照明式自動ロック式フラットボタン | |||
| GND* | ライトアップされた自動リセットハイボタンが | |||
| GNZSD* | 照明された自動ロックハイボタン | |||
運用条件と環境適合性
●環境温度は−5°C~+40°Cで,24時間間の平均気温は+35°Cを超えない.
●高度: ≤2000m
●大気状態:大気の相対湿度は最高気温+40°Cで50%を超えない.低温の条件下では,より高い相対湿度が許容される.例えば,温度が20°Cに達すると,相対湿度は90%に達し,温度変化による製品表面に発生する凝縮を考慮します.
● 汚染 レベル: 3.
●設置カテゴリー:II.
● LAY39 シリーズの押すボタンは,大きな揺れ,衝撃,振動,雨や雪に晒されない環境で設置する必要があります.
●爆発の危険がない環境に設置し,金属を腐食したり隔熱を破壊したりするガスや過剰な塵を含まない環境に設置する必要があります.
●マウントパネルの切断寸法: Φ22.30+0だった4ほら
