製品詳細
起源の場所: 中国
証明: CE ISO CCC IEC
モデル番号: NPH1
支払及び船積みの言葉
最小注文数量: 1
価格: negotiable
パッケージの詳細: 10×10×2cm
受渡し時間: 5週間
支払条件: L/C,D/A,D/P,T/T
供給の能力: 月あたり20000枚
製品名: |
押しボタンスイッチ |
スタンダード: |
GB/T 140485 |
電動電源の評価: |
AC50/60Hz,AC415V/DC250V |
評価される定常電圧: |
415V |
合意された自由気熱電流 Ith: |
10A |
頭部保護基準: |
IP54 |
設置部門: |
II |
環境温度: |
-5°C~+40°C |
製品名: |
押しボタンスイッチ |
スタンダード: |
GB/T 140485 |
電動電源の評価: |
AC50/60Hz,AC415V/DC250V |
評価される定常電圧: |
415V |
合意された自由気熱電流 Ith: |
10A |
頭部保護基準: |
IP54 |
設置部門: |
II |
環境温度: |
-5°C~+40°C |

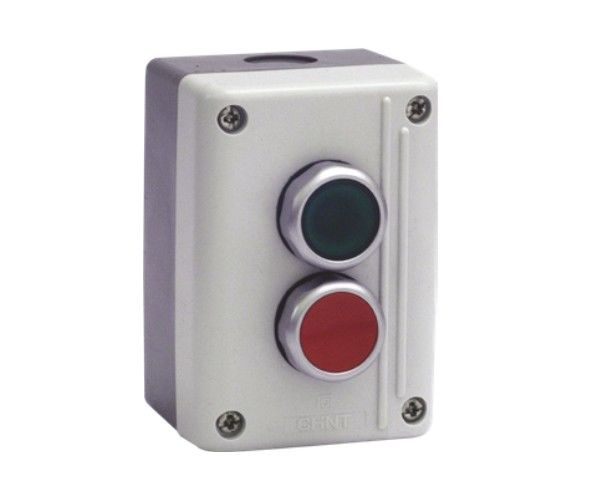

NPH1シリーズ プッシュボタン IP54 産業制御回路 プッシュボタンスイッチ
製品説明:
NPH1シリーズのプッシュボタンには,工業用制御回路で 50 Hz または 60 Hz の交流電流 (AC) 周波数で動作し, 415 V AC までのノーマル作業電圧を搭載するように設計されています.連続電流 (DC) DC 定位電圧 250 V DC までこのボタンは電磁スターター,コンタクター,リレー,その他の電気回路を制御するために使用されます.指示灯のボタンも,光信号表示の機会に適しています.
規格 GB/T 14048 に適合する.5.
製品の特徴:
●ワイアリング:NPH1シリーズボタンワイアリング端末は,横切りの面積が0.5mm2から2.5mm2の接続ワイヤに対応するように設計されています.
●アクセサリー:この製品には,ノックアウト穴のためのPG13.5ケーブル腺が含まれています.
●NPH1 空箱互換性:NPH1 空箱は,NP8シリーズボタンと併用するように設計されています.
●コンタクトアクション:すべてのコンタクトには,回路の切り替えと自己清掃のための二重アクション機能があり,信頼性の高いコンタクトを保証します.
● 隠れ て いる ワイヤリング 端末: ワイヤリング 端末 は 隠れ て いる の で,安全 で 信頼 できる 接続 を 提供 し ます.
●キー操作ボタン:キー操作ボタンでは,すべての操作位置から鍵を外すことができます.
製品 仕様:
| タイプ | 電気コンポーネントの配置 | ||||
| オペレーター | 番号 | 機能 | 連絡先の状態 | 色のシンボル | |
| NPH1-10J | 黄色い上蓋の1穴空箱 | ||||
| NPH1-10 | 薄灰色の上蓋付きの1穴空箱 | ||||
| NPH1-1001 | フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | 緑色 |
| NPH1-1002 | フラットボタン | 1 | 平頭式即効シンボルのボタン | 1NO | 緑色 |
| NPH1-1003 | フラットボタン | 1 | 平頭式即時操作ボタン | 1NC | 赤 |
| NPH1-1004 | フラットボタン | 1 | 平頭式即効シンボルのボタン | 1NC | 赤い |
| NPH1-1005 | キノコのボタン | 1 | φ40キノコの頭 瞬時に動作するボタン | 1NO | 緑色 |
| NPH1-1006 | キノコのボタン | 1 | φ40キノコの頭 瞬時に動作するボタン | 1NC | 赤 |
| NPH1-1007 | 旋回ボタン | 1 | 2つの位置のロックボタンを持つ回転選択スイッチ | 1NO | ブラック |
| NPH1-1008 | 旋回ボタン | 1 | 旋回選択スイッチ3ポジションロックボタン | 2NO | ブラック |
| NPH1-1009 | 自動ロックボタン | 1 | φ40キノコの頭 押してロックする ボタンをリセットするボタン | 1NC | 赤 |
| NPH1-1010 | 自動ロックボタン | 1 | φ60キノコの頭 押してロックする ボタンを回してリセットする ボタンを回す | 1NC | 赤 |
| NPH1-1011 | キーボタン | 1 | 鍵操作の選択スイッチ2ポジションロックボタン | 1NC | |
| NPH1-20J | 黄色い上蓋の2穴の空箱 | ||||
| NPH1-20 | 薄灰色の上蓋付きの2穴空箱 | ||||
| NPH1-2001 年 | フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | 緑色 |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NC | 赤 | |
| NPH1-2002 年 | フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | 緑色 |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NC | 赤い | |
| NPH1-2003 年 | フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | 白い→ |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NC | ブラック← | |
| NPH1-2004 年 | フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | 白い↑ |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NC | ブラック↓ | |
| NPH1-30J | 黄色い上蓋の3穴空箱 | ||||
| NPH1-30 | 薄灰色の上蓋付きの3穴空箱 | ||||
| NPH1-3001 | フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | 緑色 |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NC | 赤 | |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | 緑色 | |
| NPH1-3002 | フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | 緑色 |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NC | 赤い | |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | 緑色 | |
| NPH1-3003 | フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | 白い→ |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NC | 赤い | |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | ブラック← | |
| NPH1-3004 | フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | 白い↑ |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NC | 赤い | |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | ブラック↓ | |
| NPH1-3005 | フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | 緑色 |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NC | 赤 | |
| インディケーター ボタン | 1 | 24V指示灯 | 赤 | ||
| NPH1-3006 | フラットボタン | 1 | 平頭式即時操作ボタン | 1NO | 緑色 |
| フラットボタン | 1 | 平頭式即時操作ボタン | 1NC | 赤い | |
| インディケーター ボタン | 1 | 24V指示灯 | 赤 | ||
運用条件と環境適合性
●環境温度は−5°C~+40°Cで,24時間間の平均気温は+35°Cを超えない.
●高度: ≤2000m
●大気状態:大気の相対湿度は最高気温+40°Cで50%を超えない.低温の条件下では,より高い相対湿度が許容される.例えば,温度が20°Cに達すると,相対湿度は90%に達し,温度変化による製品表面に発生する凝縮を考慮します.
● 汚染 レベル: 3.
●設置カテゴリー:II.
●合意された自由空気の熱電流 Ith: 10A
●機械寿命:平頭型,真菌型100万回,他には10万回
●電気寿命:平ら頭型,キノコ頭型 AC500,000回,DC250,000回,他の100,000回
●頭部保護基準:IP54
●短回路保護装置のタイプと最大値:gG型16A
