製品詳細
起源の場所: 中国
証明: CE ISO CCC IEC
モデル番号: HZ10
支払及び船積みの言葉
最小注文数量: 1
価格: negotiable
パッケージの詳細: 10×10×10cm
受渡し時間: 5週間
支払条件: L/C,D/A,D/P,T/T
供給の能力: 月あたり20000枚
製品名: |
組み合わせスイッチ |
スタンダード: |
GB/T14048 について3IEC 60947-3 |
使用カテゴリ: |
AC-22A,DC-21A,AC-3 |
定数頻度: |
50/60Hz |
定格使用電圧Ue(V): |
AC380V/DC220V |
合意された熱電流 Ith (A): |
10A 25A 60A 100A |
定位隔熱電圧 Ui (V): |
500V |
環境温度: |
-5°C~+40°C |
製品名: |
組み合わせスイッチ |
スタンダード: |
GB/T14048 について3IEC 60947-3 |
使用カテゴリ: |
AC-22A,DC-21A,AC-3 |
定数頻度: |
50/60Hz |
定格使用電圧Ue(V): |
AC380V/DC220V |
合意された熱電流 Ith (A): |
10A 25A 60A 100A |
定位隔熱電圧 Ui (V): |
500V |
環境温度: |
-5°C~+40°C |

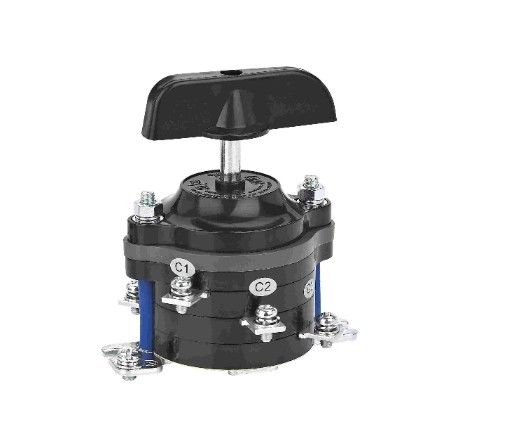

HZ10シリーズ 10A 25A 60A 100A コンビネーションスイッチ AC380V/DC220V 電源スイッチ
製品説明:
HZ10シリーズの組み合わせスイッチは,主に50Hzまたは60Hzの交流電流周波数,最大 380V ACの電圧,最大 220V DCの直流電圧の回路に適しています.それは,回路を接続または切断するために,少数の間隔で手動操作のために設計されています.電力源や負荷の間の切り替え,回路の測定.また,小容量モーターの制御に使用することができます.
規格:GB/T14048.3IEC 60947-3 について
製品 仕様:
| モデル | 合意された熱電流 Ith (A) | 定位隔熱電圧 Ui ((V) | AC-22A | DC-21A | AC-3 | |||
| オーケストラ | ラング | オーケストラ | ラング | オーケストラ | ラング | |||
| HZ10-10 | 10 | 500 | 380 | 10 | 220 | 10 | 380 | 3 |
| HZ10-25 | 25 | 25 | 25 | 380 | 6.3 | |||
| HZ10-60 | 60 | 60 | 60 | - | - | |||
| HZ10-100 | 100 | 100 | 100 | - | - | |||
分類:
●アプリケーション:単一の電源スイッチ;二重電源または二重回路転送スイッチ (コードP);
3回路の転送スイッチ (コードS) 4回路の転送スイッチ (コードG)
●設置タイプ:前面パネルの配線タイプ;後面パネルの配線タイプ
●柱数:単柱,二柱,三柱,四柱
●セクション数:1つ,2つ,3つ,4つ,6つ
注: 3回路と4回路の転送スイッチは3つ以上のポールでしか作れない.
運用条件と環境適合性
●環境温度は−5°C~+40°Cで,24時間間の平均気温は+35°Cを超えない.
●高度: ≤2000m
● 大気 の 状態:
1大気の相対湿度は,最高温が40°Cで50%を超えない.より低い温度下では,より高い相対湿度は許容される.例えば温度が20°Cに達すると,相対湿度は90%までで,温度変化による製品表面に発生する凝縮を考慮します.
2汚染度: 3
●設置状態:
1. HZ10 シリーズの組み合わせスイッチは,大きな震動,衝撃,振動のない環境,雨や雪に晒されない環境に設置する必要があります.
2爆発の危険や金属を腐食し,隔熱装置 (導電性塵を含む) を損傷する物質のない環境に設置する必要があります.
3設置類:III.
